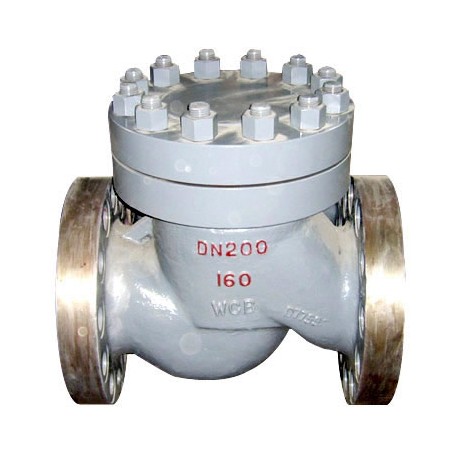

H41H高壓升降式止回閥
H41H高壓升降式止回閥
止回閥：止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。
啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
H41H高壓升降式止回閥主要零件材料
零件名稱
材料牌名
閥體
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
閥蓋
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
閥瓣
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
墊片
石墨纏繞墊片
石墨纏繞墊片
聚四氟乙稀纏繞墊片
聚四氟乙稀纏繞墊片
H41H高壓升降式止回閥型號性能規范
公稱壓力
殼體材料
試驗壓力(Mpa)
PN（MPa）
WCB
ZGCr5Mo(C5)
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
強度試驗
液體密封
氣體密封
1.6
H41H-16C
H41Y-16I
H41W-16P
H41W-16R
2.4
1.8
2.5
H41H-25
H41Y-25I
H41W-25P
H41W-25R
3.8
2.8
4.0
H41H-40
H41Y-40I
H41W-40P
H41W-40R
6.0
4.4
6.4
H41H-64
H41Y-64I
H41W-64P
H41W-64R
9.6
7.1
10.0
H41H-100
H41Y-100I
H41W-100P
H41W-100R
15.0
11.0
適用溫度
-29-425℃
≤550℃
-40-200℃
-40-200℃
超出溫度范圍，請訂貨時注明
適用介質
水蒸氣、油品等
水蒸氣、油品等
硝酸等
醋酸等
