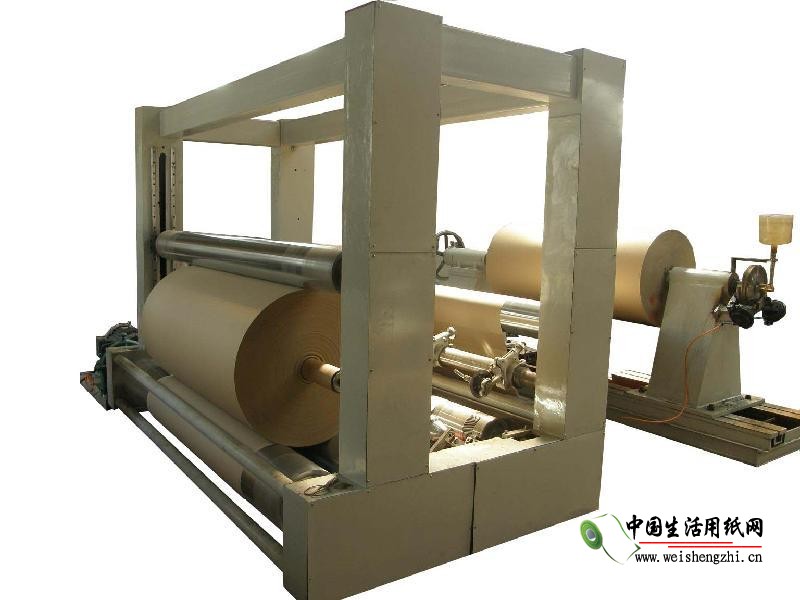

復卷機，是一種用于紙類、云母帶、薄膜專用設備，其用處是將造紙機出產出來的紙卷（稱為原紙卷）進行順次復卷，紙張通過復卷后做成制品紙出廠。現在，復卷機用溝通傳動替代直流傳動在造紙機械行業中已成為發展趨勢。
打孔刀軸的設計涉及到復卷機的車速、紙幅寬度、刀軸結構等一系列工作參數和結構參數，而實際工作中刀軸的設計往往根據經驗進行，在車速改變或者打孔節距改變時僅僅進行簡單的參數加減操作，導致制造出的復卷設備參數數值達不到設計要求。這會造成一定的產品缺陷，如圖1所示，打孔線歪斜不平齊，說明刀軸移動端移動空間不夠，此時需要拆機對墻板進行返工，造成極大的人力、物力、財力浪費，也大大增加了制造成本。
本文嘗試綜合考慮復卷機設計車速、紙幅寬度、刀軸傾角和螺旋角、刀軸轉速、刀軸移動端位移等工作參數和結構參數，推導出各設計參數間相互關系的數學表達式，并把理論計算應用到實際設計實踐中，充分考慮設計意圖和需求，避免設計中的盲從和簡單仿制給加工生產和安裝調試帶來不必要的工作量和資源浪費，從而設計出滿足實際需要的打孔復卷機。結論：
⑴復卷機其它參數不變，紙幅寬度增加時，刀軸移動端墻板開孔需向下移動；紙幅寬度減小時，刀軸移動端墻板開孔需向上移動。
⑵復卷機車速改變時，旋轉打孔刀軸轉速需隨之改變，且兩者之比為定值，才能保證復卷機設備正常工作不受影響。
⑶復卷機打孔節距作較小幅度改變時，可通過改變旋轉刀軸轉速和刀軸傾角來實現；打孔節距作較大幅度改變時，則需要改變旋轉打孔刀軸刀片數量來實現。
